WOMO-RK für vorgehängte Fenster

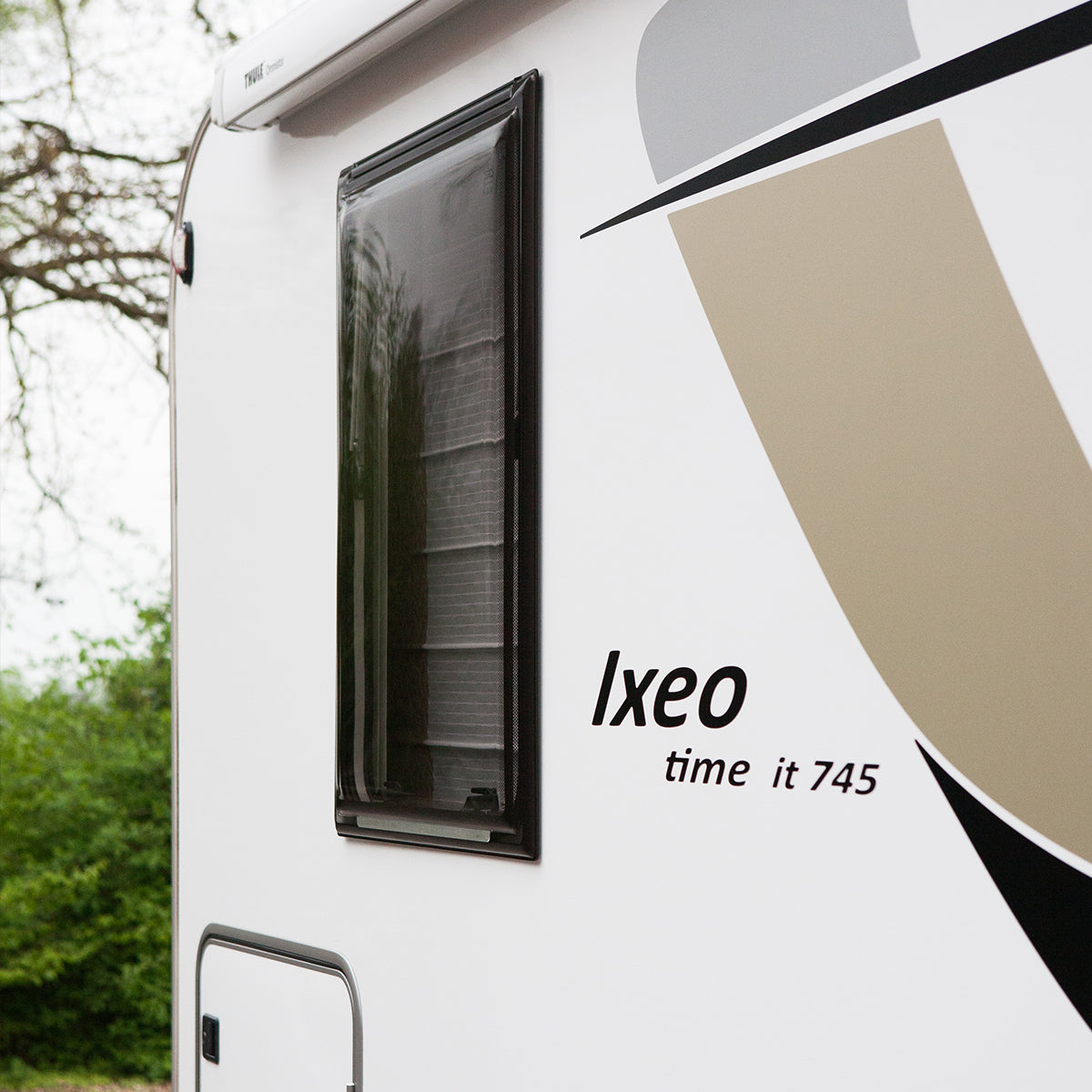

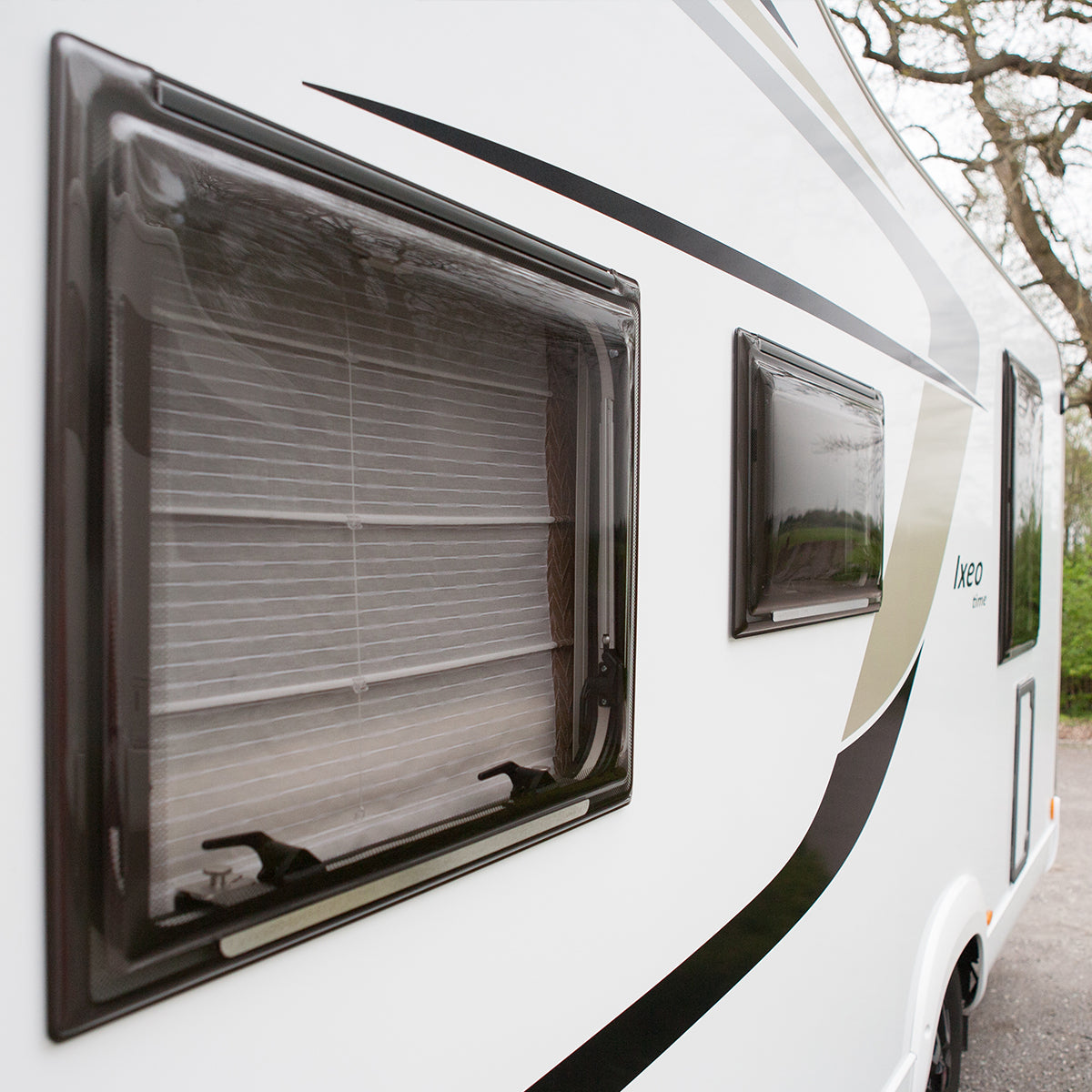

WOMO-RK ist das Sicherheitsprofil für vorgehängte rahmenlose Fenster mit geringem Überhang nach unten, wie sie an vielen Reisemobilen verbaut sind. Vorgehängte Fenster im Kastenwagen sind üblicherweise deutlich größer als der Wandausschnitt - hier wird WOMO-AK benötigt.

WOMO-RK ist 2-teilig und wird fest mit der Acrylglasscheibe verklebt - es ist dazu mit Hochleistungsklebeband vorgerüstet. Die Blende an der Front dient dem Spannungsausgleich und der Abschreckung. Die WOMO-Winkel zur Sicherung sind immer im Lieferumfang enthalten.

Nach der Bestimmung der nutzbaren Geraden wählen Sie das größtmögliche Sicherheitsprofil.

Beachten Sie dabei: Das Sicherheitsprofil ist innen 2cm kürzer, da die Laschen auf jeder Seite um 1cm eingerückt sind.

Beispiele:

Nutzbare Gerade ist 60 cm >>> WOMO-RK-T-62

Nutzbare Gerade ist 49,5 cm >>> WOMO-RK-T-52

Nutzbare Gerade ist 42 cm >>> WOMO-RK-T-37

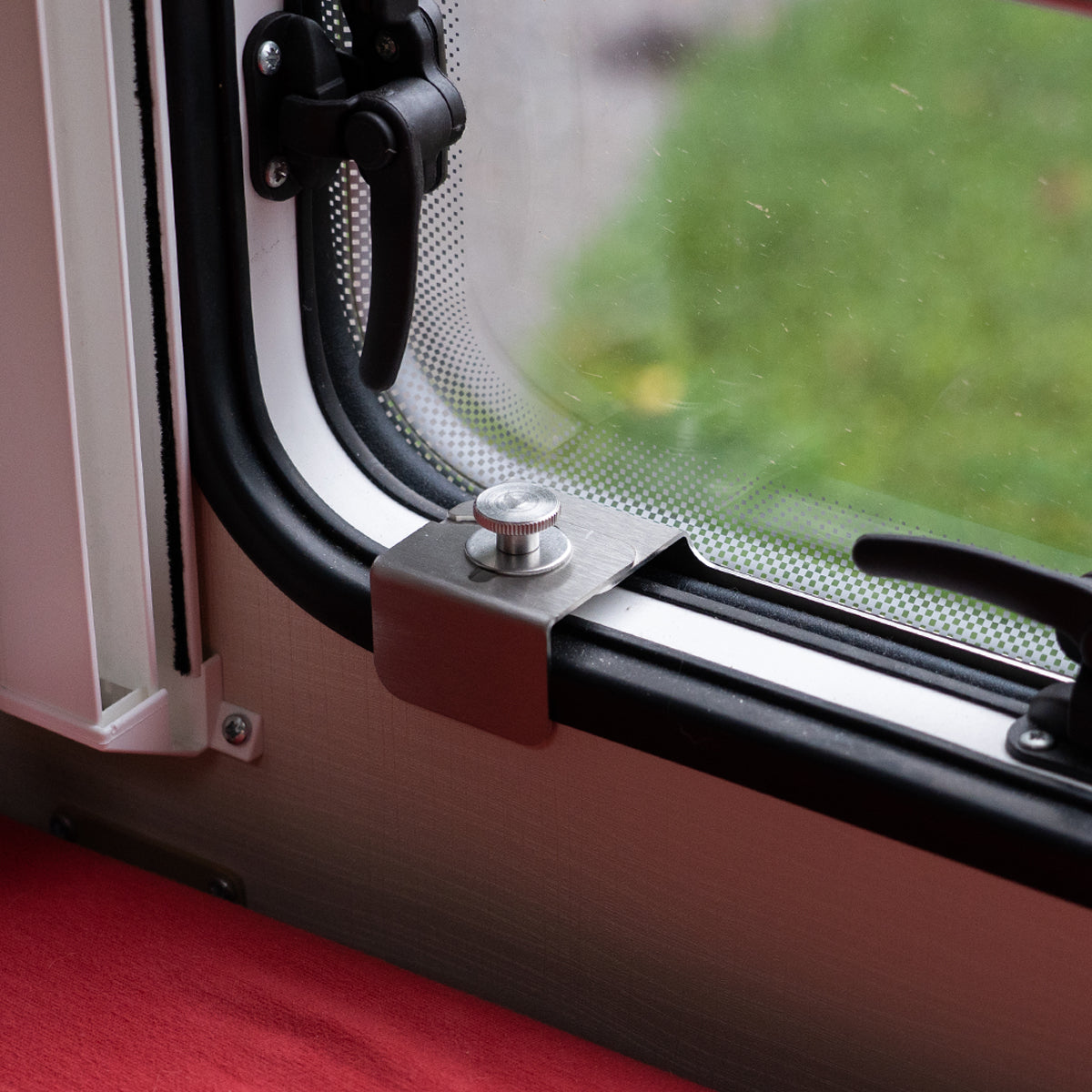

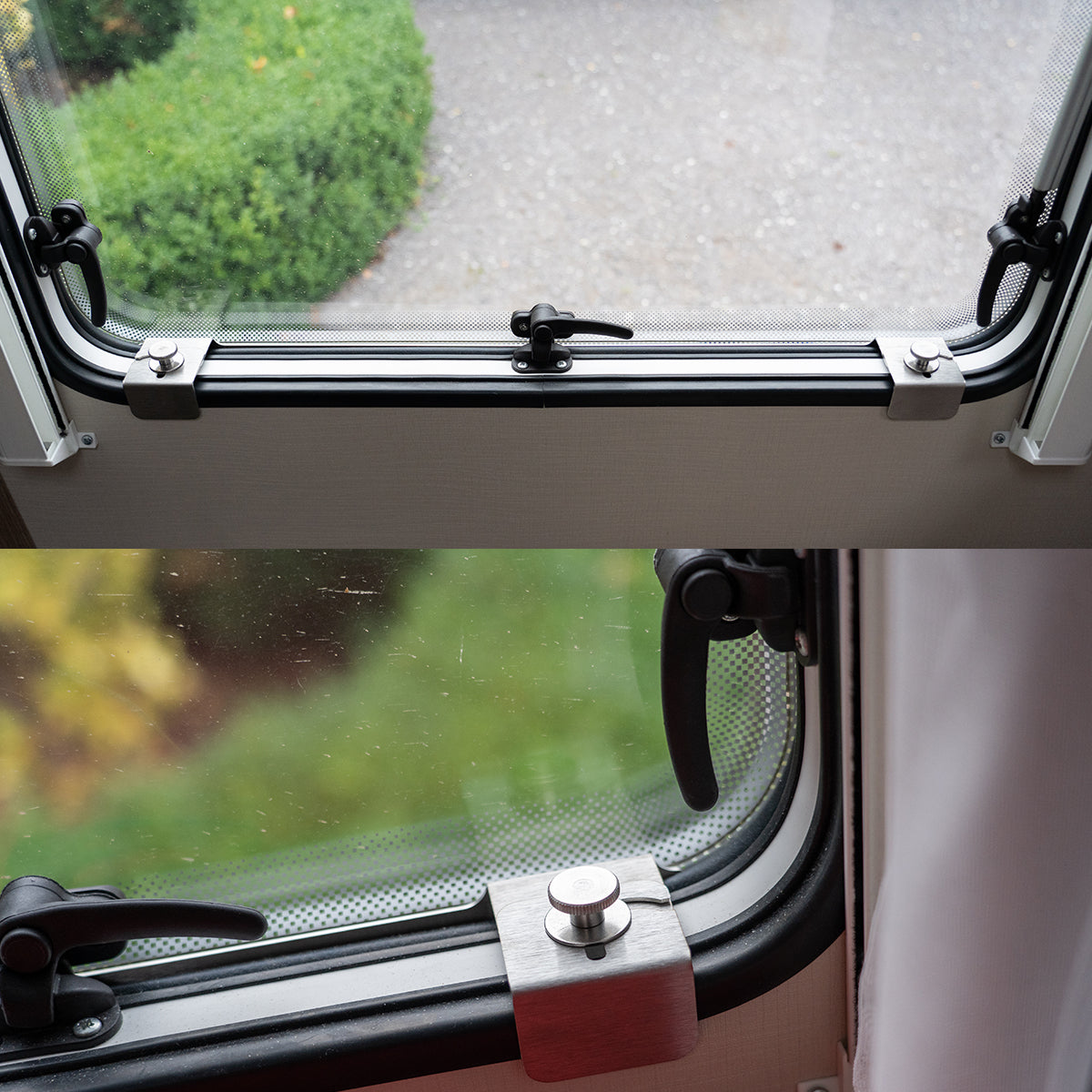

Dann überprüfen Sie unbedingt die Position der Laschen, diese dürfen nicht mit den Verriegelungen kollidieren. Für die Größen 37 und 52 gibt es die TS Variante mit weiter eingerückten Laschen.

Typ	Länge	Abstand links	Abstand rechts	Abstand der Laschen außen	Abstand der Laschen innen

RK-T-22	220	10	10	200	100
RK-T-27	270	10	10	250	150
RK-TS-27	270	60	60	150	50
RK-T-37	370	10	10	350	250
RK-TS-37	370	60	60	250	150
RK-T-52	520	10	10	500	400
RK-TS-52	520	60	60	400	300
RK-T-62	620	10	10	600	500
RK-T-72	720	10	10	700	600
RK-T-82	820	10	10	800	700
RK-T-92	920	10	10	900	800
RK-T-102	1020	185	185	670	570

Anmerkung: Abhängig von der individuellen Einbausituation kann es dazu kommen, dass sich die Laschen des Sicherheitsprofils direkt neben den Verriegelungen der Fenster befinden.
